Өңдеу машинасы дәлдікпен жұмыс істеуде және жиектерді сақтау үшін бұрыштарды бүгуде жоғары тиімді. Металл қаңылтырларды майыстыруға тұрақты V ойық кесу машинасын пайдалану арқылы оларды тығыз, жіксіз дайындамаларға бүктеуге болады.
Кіріспе

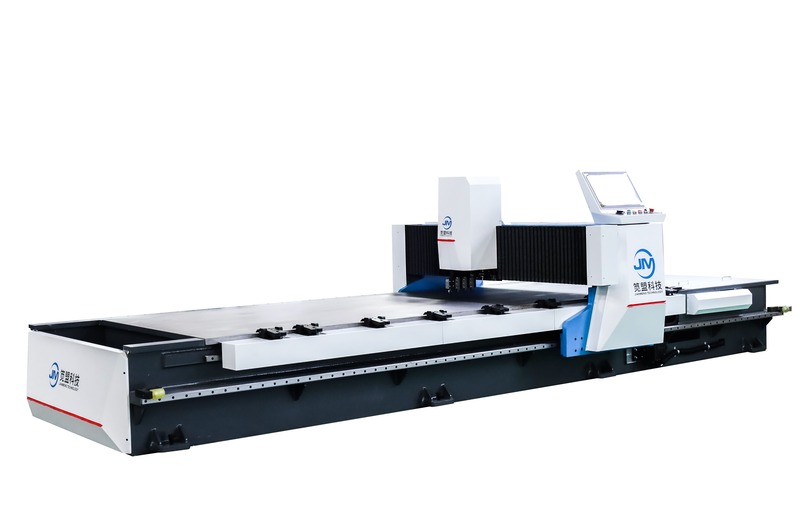

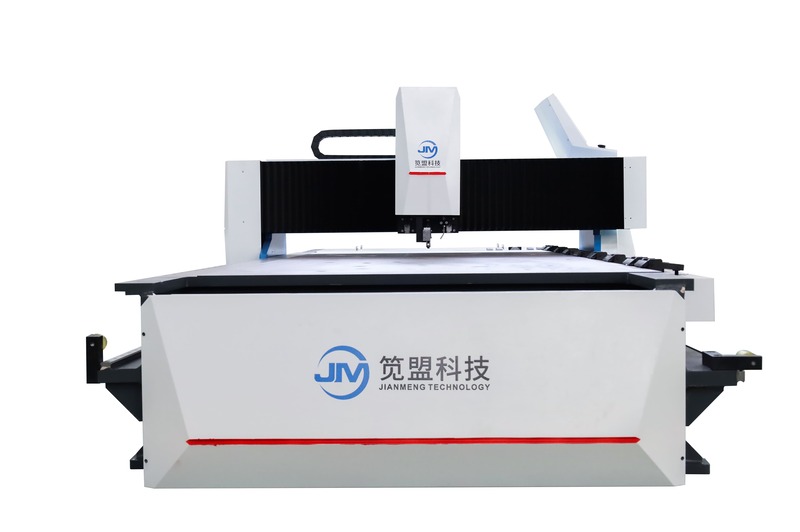

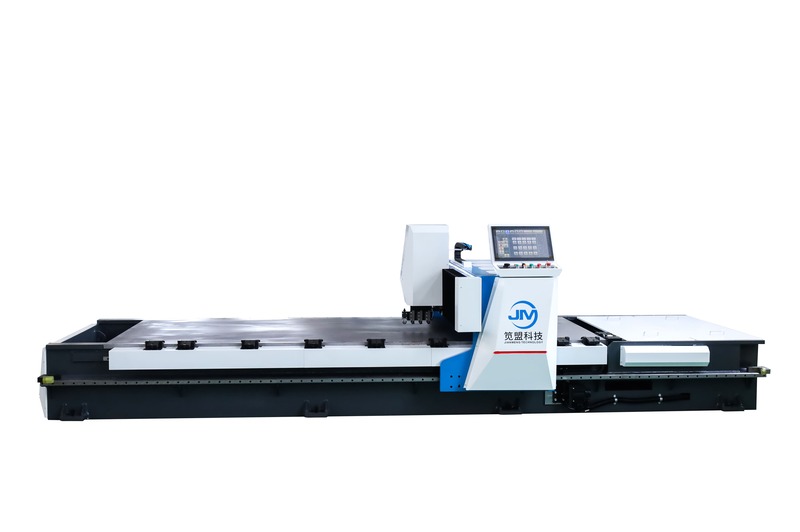

Автоматты CNC v ойық кесу машинасы иілу үшін жақсы металл парақтарды өңдеу үшін пайдаланылады. CNC V кесу машинасы күрделі конструкциялар мен пішіндерге мүмкіндік беретін жоғары дәлдік пен тиімділікті қамтамасыз етеді.
Конфигурация
Үлкен сенсорлық экраны бар CNC жүйесі |
EASYCAT |
Гидравликалық басқару жүйесі |
Taiwan AirTAC |
Сервомотор |
EASYCAT |
Планетарлық редуктор |
Тайвань Лимин |
Цилиндрді тығыздау элементі |
Жапония Валькуа |
Жақындық қосқышы |
Жапония Омрон |
Бір/екі полюсті ауа қосқышы |
Франция Шнайдер |
айнымалы ток контакторы |
Франция Шнайдер |
Микро/термиялық реле |
Франция Шнайдер |
Ажыратқыш |
Франция Шнайдер |
Түйме |
Франция Шнайдер |
Подшипник |
Жапония СФК |
Қоспа пышақ |
Оңтүстік Корея Корлой |
Ауыр сызықты бағыттаушы рельс |
Тайвань TBI |
Станоктың кабелі |
Германия Игус |
Қысқыш табан автоматты түрде кедергілерді болдырмайды және өңдеу кезінде соқыр аймақ болмайды.
Құрал ұстағышы
Құрал ұстағышы 90° айнала алады және пластинаның көлденең ойығын жүзеге асыру үшін жоғары қуатты Y1 қозғалтқышымен жұмыс істей алады.
Көмекші қысқыш аяқтары
Көмекші қысқыш аяқтары көп және ғылыми түрде бөлінген, гидравликалық басқару, тұрақты және сенімді
Параметр
Өңделетін ауқым |
|
Өңделетін парақтың максималды ені | 1250 мм |
Өңделетін парақтың максималды ұзындығы | 4000 мм |
Өңделетін парақтың максималды қалыңдығы (тот баспайтын болат) |
5,0 мм |
Өңделетін парақтың минималды қалыңдығы |
0,4 мм |
V-тәрізді ойықтан шетіне дейінгі ең аз қашықтық |
12,0 мм |
Жазықтық |
|
Үстел тегістігі |
±0,03мм |
Максималды біліктің жылдамдығы |
|
X осіне параллель біліктің максималды жылдамдығы |
120 м/мин |
Y1 осіне параллель біліктің максималды жылдамдығы |
60 м/мин |
Y2 осіне параллель біліктің максималды жылдамдығы |
60 м/мин |
Z осіне параллель біліктің максималды жылдамдығы |
10 м/мин |
U осіне параллель біліктің максималды жылдамдығы |
10 м/мин |
Орналастыру дәлдігі |
|
Осьтің орналасу дәлдігі (X, Y1, Y2, Z, U) |
0,05 мм |
Шешуші қуат |
|
Ось ажыратымдылығы (X, Y1, Y2, Z,U) |
0,001мм |
Сервомотордың қуаты |
|
X осі сервоқозғалтқышының қуаты |
5,5 кВт |
Y1 осі сервоқозғалтқышының қуаты |
5,5 кВт |
Y2 осі сервомотордың қуаты |
1,0 кВт |
Z осі сервоқозғалтқышының қуаты |
1,0 кВт |
U/A осі сервомотор қуаты |
0,75 кВт |
Біздің іс
Тайваньдан келген клиентіміз біздің фабрикамызға келді және осы төрт жақты V ойық кесетін машинаға қатты қызығушылық танытты. Олар бізбен сол жерде GSFM 1500×100000 супер тапсырыс моделіне келісім-шартқа отырды. Клиент қазір оны пайдалануда және оның өнімділігі үшін мақтаудан басқа ештеңесі жоқ.
