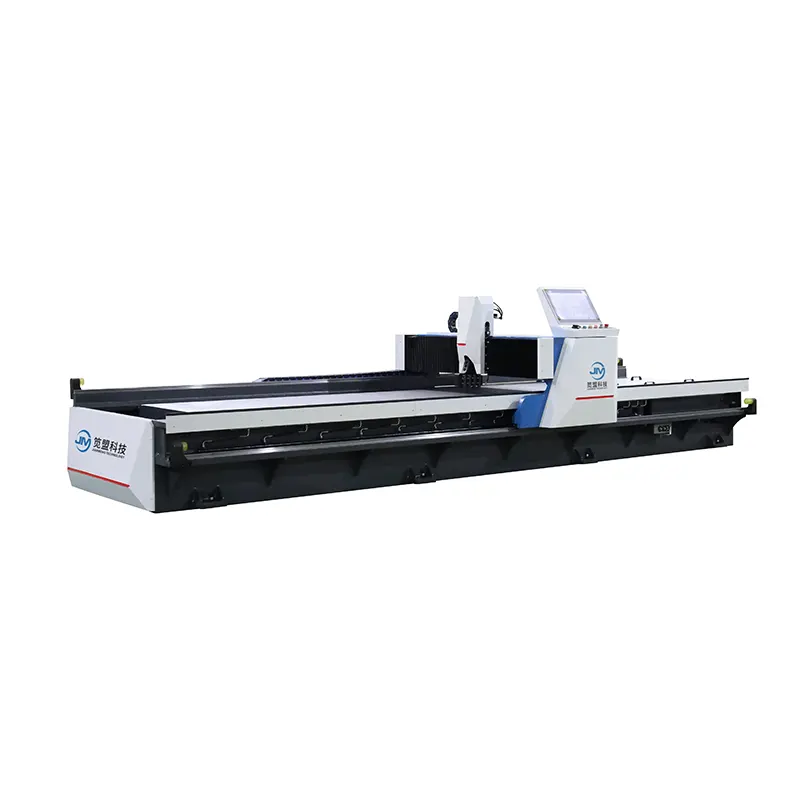

CNC горизонтальды жоғары жылдамдықты V ойық ашатын станок - бұл V ойық кесетін станоктардың ең көп түрі бар қытайлық өндіруші JM шығарған тұрақты V жабдығы. CNC көлденең жоғары жылдамдықты V ойық кесу станоктары орташа және төмен пайдалану жылдамдығында ең үнемді ойық кесетін машина болып табылады.
CNC көлденең жоғары жылдамдықты V ойық кесу машинасы қытайлық JM ойық шығару машинасының өндірушісі шығарған берік v ойық жабдығы болып табылады. Портальды типтегі машинаның дизайны тиімді тиеу мен түсіруді жеңілдетеді.
1. Өнеркәсіптік сенсорлық экраны бар төрт осьті басқару жүйесі нақты уақытта CNC көлденең жоғары жылдамдықты V ойық кесу машинасының күйін бақылайды.
2. Портальды қос бағыттаушы рельсте металды ойықтар жасайды, ол үстелдің жұмыс күйінде бірқалыпты жұмыс істейді.
3. CNC көлденең жоғары жылдамдықты V ойық кесу машинасы тиеу және түсіру үшін сорғышты пайдалану оңай ашық жазықтықты жабдықтайды.
4. CNC көлденең жоғары жылдамдықты V ойық кесу машинасының жұмыс үстелі төмен қорытпадан жасалған, ал кестенің дәлдігі 0,03 мм шегінде.
5. CNC көлденең жоғары жылдамдықты V ойық кесу машинасының әмбебап құрал ұстағышы әртүрлі кескіш құралдардың қысқыш талаптарын қанағаттандыра алады.
Өңделу мүмкіндігі | Өңдеу ұзақтығы | 2500мм | 3200 мм | 4000 мм | 6000мм |
Өңдеу ені | 1250/1500мм | 1250/1500мм | 1250/1500мм | 1250/150мм | |
Өңдеу қалыңдығы | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-50 мм | 0,4-50 мм | |
Минималды шет аралығы | 8мм | 8мм | 8мм | 8мм | |
Өңдеу жылдамдығы | Гантри (X осі) | 0-120 м/мин | 0-120м/мин | 0-120 м/мин | 0-120м/мин |
Құрал ұстағышының (YI осі) қозғалысы | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | |
Жылжымалы қысқыш (Y2 осі) | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | |
Құрал ұстағышы (Z осі) жоғары және төмен | 0-10 м/мин | 0-10 м/мин | 0-10 м/мин | 0-10м/мин | |
Өңдеу дәлдігі | Орналастыру осінің қайталанатын орналасу қатесі | 0,015 мм | 0,015 мм | 0,015 мм | 0,015 мм |
Орналастыру осінің ең аз рұқсаты | 0,001мм | 0,001мм | 0,001мм | 0001мм | |
Кесте | Үстел тегістігі | ±0,03мм | ±0,03мм | ±0,03мм | ±0,03 мм |
Сыртқы
|
Ұзындығы | 4400 мм | 5100 мм | 5900 мм | 7900 мм |
Өңдеу ені | 2000/2250мм | 2000/2250мм | 2000/2250мм | 2000/2250мм | |
Биіктігі | 1550 мм | 1550 мм | 1550 мм | 1550 мм |
- Сервомотор: Taiwan Superior
- Цилиндр тығыздағыш элементі: Japan Valqua
- Жақындық қосқышы: Japan Omron
- Бір/қос ауа қосқышы: France Schneider
- Айнымалы ток контакторы: France Schneider
- Түйме: Франция Шнайдер
- Гидравликалық басқару жүйесі: Джанпан Юкен
- Планетарлық редуктор: Taiwan Liming
- Жылулық эстафета: Франция Шнайдер
- Микрореле: Франция Шнайдер
- Қорытпа пышақ: Корея Корлой
- Ажыратқыш: France Schneider
- Ауыр сызықты бағыттаушы рельс: Тайвань TBI
- Станок кабелі: Германия Igus
- Үлкен сенсорлық экраны бар CNC жүйесі: Taiwan Superior
- Жуынатын бөлме
- Тот баспайтын болаттан өңдеу
- Архитектуралық безендіру
- Ас үй ыдыстары
- Есік өнеркәсібі
- лифт жабдықтары
- Жарнамалық белгілер
- Аппараттық өнімдер
С: Сіз өзіңіздің қызметкерлеріңізді CNC көлденең жоғары жылдамдықты V ойық кесу машинасын біз үшін орнатуға жібере аласыз ба?
A: Иә. Қажет болса, біз өз инженерлерімізді сайтта қызмет көрсетуді ұсына аламыз.
С: Сізде егжей-тегжейлі және кәсіби орнату нұсқаулығы бар ма?
A: Иә. Бізде кәсіби нұсқаулық пен бейне оқулық бар.
С: Сіз CNC көлденең жоғары жылдамдықты V ойық кесу машинасын біздің өлшемімізге сәйкес жасай аласыз ба?
A: Иә. Біз сіздің талаптарыңызға сәйкес жабдықты жасай аламыз.
