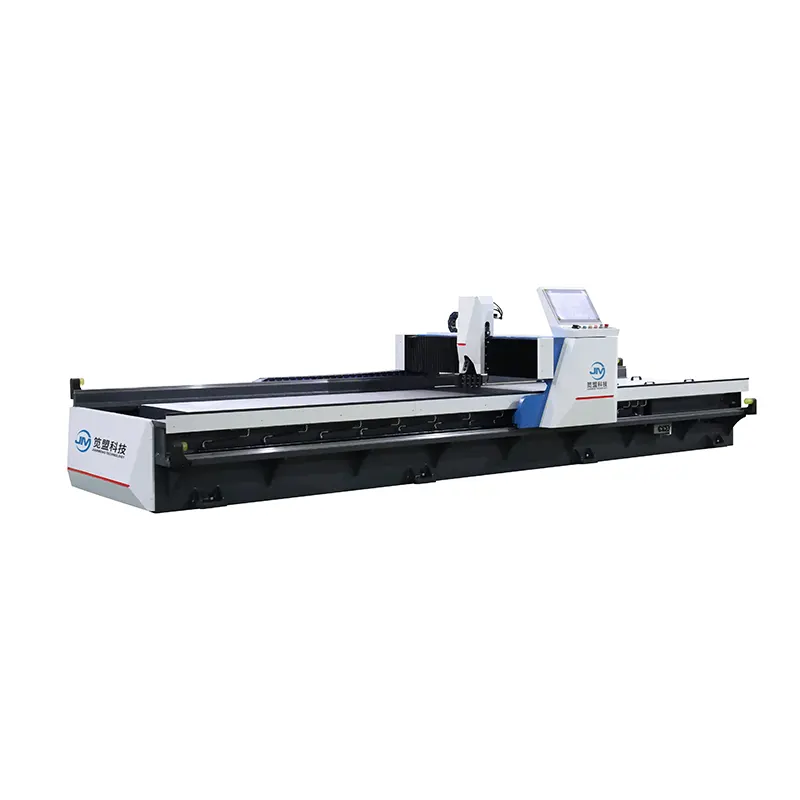

Көлденең қос жетекті V-тәрізді ойық кесу машинасы Қытайдағы кәсіпқой V ойық машина өндірушісі JM, бұл машина бекітілген нүктелі ойықтарды, әртүрлі жұмыстарды өңдеуді қолдайды.
Ұзақ көлденең қос жетекті V-тәрізді ойық кесу машинасын Қытайдағы V ойық шығару машинасының өндірушісі JM шығарады. Көлденең қос жетекті V-тәрізді ойық кесу машинасының 5 осьтік сандық басқаруы бар және сервобасқару жүйесі толық автоматтандыруға мүмкіндік береді, сайып келгенде, ойық кесу операцияларының дәлдігін арттырады.
1. Өнеркәсіптік сенсорлық экраны бар бес осьті басқару жүйесі нақты уақыттағы көлденең қос жетекті V-тәрізді ойық кесу машинасының күйін бақылайды.
2. Көлденең қос жетекті V-тәрізді ойық машинаның көлденең арқалығы екі есе қуатты планетарлық редуктормен жабдықталған, біркелкі жұмыс істейтін қос сервоқозғалтқыштармен басқарылады.
3. Орналастырудың жоғары дәлдігі мен жұмыс жылдамдығы үшін толық сервобақылау.
4. Көлденең қос жетекті V-тәрізді ойық кесу станок бекітілген нүктелі ойықтарды, ұқсас емес жұмыстарды өңдеуді қолдайды.
Өңделу мүмкіндігі | Өңдеу ұзақтығы | 2500мм | 3200 мм | 4000 мм | 6000мм |
Өңдеу ені | 1250/1500мм | 1250/1500мм | 1250/1500мм | 1250/150мм | |
Өңдеу қалыңдығы | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-50 мм | 0,4-50 мм | |
Минималды шет аралығы | 8мм | 8мм | 8мм | 8мм | |
Өңдеу жылдамдығы | Гантри (X осі) | 0-120 м/мин | 0-120м/мин | 0-120 м/мин | 0-120м/мин |
Құрал ұстағышының (YI осі) қозғалысы | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | |
Жылжымалы қысқыш (Y2 осі) | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | 0-60 м/мин | |
Құрал ұстағышы (Z осі) жоғары және төмен | 0-10 м/мин | 0-10 м/мин | 0-10 м/мин | 0-10м/мин | |
Өңдеу дәлдігі | Орналастыру осінің қайталанатын орналасу қатесі | 0,015 мм | 0,015 мм | 0,015 мм | 0,015 мм |
Орналастыру осінің ең аз рұқсаты | 0,001мм | 0,001мм | 0,001мм | 0001мм | |
Кесте | Үстел тегістігі | ±0,03мм | ±0,03мм | ±0,03мм | ±0,03 мм |
Сыртқы
|
Ұзындығы | 4400 мм | 5100 мм | 5900 мм | 7900 мм |
Өңдеу ені | 2000/2250мм | 2000/2250мм | 2000/2250мм | 2000/2250мм | |
Биіктігі | 1550 мм | 1550 мм | 1550 мм | 1550 мм |
- Үлкен сенсорлық экраны бар CNC жүйесі: Taiwan Superior
- Сервомотор: Taiwan Superior
- Планетарлық редуктор: Taiwan Liming
- Цилиндр тығыздағыш элементі: Japan Valqua
- Жақындық қосқышы: Japan Omron
- Бір/қос ауа қосқышы: France Schneider
- Айнымалы ток контакторы: France Schneider
- Түйме: Франция Шнайдер
- Ажыратқыш: France Schneider
- Жылулық эстафета: Франция Шнайдер
- Микрореле: Франция Шнайдер
- Қорытпа пышақ: Корея Корлой
- Ауыр сызықты бағыттаушы рельс: Тайвань TBI
- Станок кабелі: Германия Igus
Көлденең қос жетекті V-тәрізді ойық кесу машинасы төмендегі салалар үшін жоғары сапалы ойық шығару шешімдерін ұсынады:
- Архитектуралық безендіру
- Жуынатын бөлме
- Жарнамалық белгілер
- Тот баспайтын болаттан өңдеу
- лифт жабдықтары
